射陽宏遠探傷機制造廠是射陽探傷機廠家、探傷儀制造廠加工銷售、無損檢測設備等產品專業生產加工的公司，擁有完整、科學的質量管理體系。今天小編給大家說一說磁粉探傷機的控制電路工作原理。

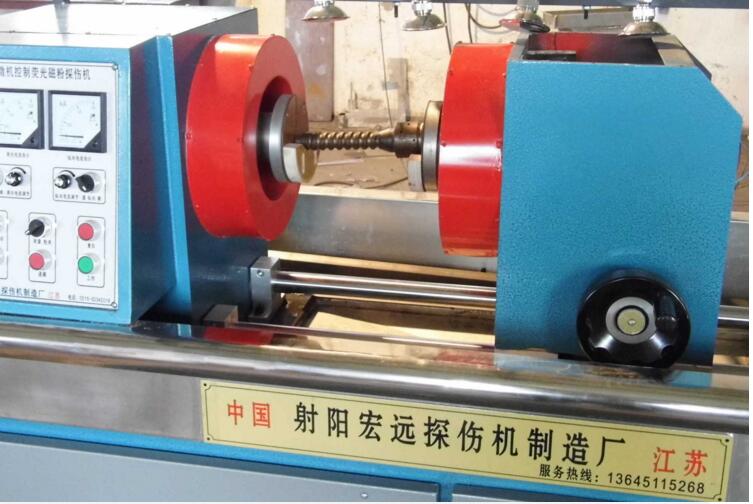

       磁粉探傷機 采用可編程控制器（PLC）來控制整機動作，每個動作順序及磁化的次數和時間，可根據不同工件的檢測工藝要求來編制PLC的工作程序，磁粉探傷機以便使整個探傷設備達到最大的使用 效果。


　　合上總電源空氣開關QF1，打開電源開關S1，交流接觸器KM1吸合，整機電源接通，電源指示燈亮。QF2、QF3為相應的電流過載保護器。


　　磁粉探傷機 主控電路部分的可控硅V1、V2及主變壓器T1構成周向磁化主電路。磁粉探傷機磁化電流的大小由觸發電路通過改變V1、V2的導通角來實現。


　　OMY-500～5000系列移動式磁粉探傷儀設備參數集錦


　　磁粉探傷機可控硅V3、V4及主變壓器T3構成縱向磁化主電路。


　　TA1、A1和TA2、A2分別測量和指示周向磁化電流和縱向磁化磁勢的大小。


　　F1及F2分別用作周、縱向可控硅的過流保護。


　　可控硅觸發電路的觸發信號分別由API、AP2產生，RP1、RP2分別為周、縱向電流調節電位器，磁粉探傷機調節其輸出脈沖的移相角。


　　AP1、AP2的電源由電源變壓器T2、T4提供。
